9.1 摄像机移动

初始设置

让我们创建一个新着色器并添加以下样板代码。

// Rotation matrix around the X axis.
mat3 rotateX(float theta) {
    float c = cos(theta);
    float s = sin(theta);
    return mat3(
        vec3(1, 0, 0),
        vec3(0, c, -s),
        vec3(0, s, c)
    );
}

// Rotation matrix around the Y axis.
mat3 rotateY(float theta) {
    float c = cos(theta);
    float s = sin(theta);
    return mat3(
        vec3(c, 0, s),
        vec3(0, 1, 0),
        vec3(-s, 0, c)
    );
}

// Rotation matrix around the Z axis.
mat3 rotateZ(float theta) {
    float c = cos(theta);
    float s = sin(theta);
    return mat3(
        vec3(c, -s, 0),
        vec3(s, c, 0),
        vec3(0, 0, 1)
    );
}

// Identity matrix.
mat3 identity() {
    return mat3(
        vec3(1, 0, 0),
        vec3(0, 1, 0),
        vec3(0, 0, 1)
    );
}

const int MAX_MARCHING_STEPS = 255;
const float MIN_DIST = 0.0;
const float MAX_DIST = 100.0;
const float PRECISION = 0.001;

struct Surface {
    float sd; // signed distance value
    vec3 col; // color
};

Surface sdBox( vec3 p, vec3 b, vec3 offset, vec3 col, mat3 transform)
{
  p = (p - offset) * transform; // apply transformation matrix
  vec3 q = abs(p) - b;
  float d = length(max(q,0.0)) + min(max(q.x,max(q.y,q.z)),0.0);
  return Surface(d, col);
}

Surface sdFloor(vec3 p, vec3 col) {
  float d = p.y + 1.;
  return Surface(d, col);
}

Surface minWithColor(Surface obj1, Surface obj2) {
  if (obj2.sd < obj1.sd) return obj2;
  return obj1;
}

Surface sdScene(vec3 p) {
  vec3 floorColor = vec3(1. + 0.7*mod(floor(p.x) + floor(p.z), 2.0));
  Surface co = sdFloor(p, floorColor);
  co = minWithColor(co, sdBox(p, vec3(1), vec3(0, 0.5, -4), vec3(1, 0, 0), identity()));
  return co;
}

Surface rayMarch(vec3 ro, vec3 rd, float start, float end) {
  float depth = start;
  Surface co; // closest object

  for (int i = 0; i < MAX_MARCHING_STEPS; i++) {
    vec3 p = ro + depth * rd;
    co = sdScene(p);
    depth += co.sd;
    if (co.sd < PRECISION || depth > end) break;
  }

  co.sd = depth;

  return co;
}

vec3 calcNormal(in vec3 p) {
    vec2 e = vec2(1.0, -1.0) * 0.0005; // epsilon
    return normalize(
      e.xyy * sdScene(p + e.xyy).sd +
      e.yyx * sdScene(p + e.yyx).sd +
      e.yxy * sdScene(p + e.yxy).sd +
      e.xxx * sdScene(p + e.xxx).sd);
}

void mainImage( out vec4 fragColor, in vec2 fragCoord )
{
  vec2 uv = (fragCoord-.5*iResolution.xy)/iResolution.y;
  vec3 backgroundColor = vec3(0.835, 1, 1);

  vec3 col = vec3(0);
  vec3 ro = vec3(0, 0, 3); // ray origin that represents camera position
  vec3 rd = normalize(vec3(uv, -1)); // ray direction

  Surface co = rayMarch(ro, rd, MIN_DIST, MAX_DIST); // closest object

  if (co.sd > MAX_DIST) {
    col = backgroundColor; // ray didn't hit anything
  } else {
    vec3 p = ro + rd * co.sd; // point on cube or floor we discovered from ray marching
    vec3 normal = calcNormal(p);
    vec3 lightPosition = vec3(2, 2, 7);
    vec3 lightDirection = normalize(lightPosition - p);

    float dif = clamp(dot(normal, lightDirection), 0.3, 1.); // diffuse reflection

    col = dif * co.col + backgroundColor * .2; // Add a bit of background color to the diffuse color
  }

  // Output to screen
  fragColor = vec4(col, 1.0);
}

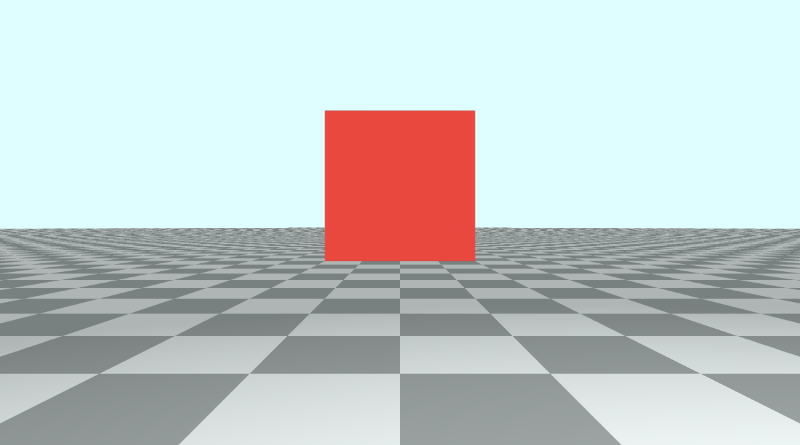

此代码将创建一个具有平铺地板、天空（背景色）和红色立方体的场景。它还包含我们在上一个教程中学到的旋转矩阵。

平移摄像机

平移摄像机实际上是非常基本的。摄像机当前正指向一个立方体，该立方体沿 z 轴与摄像机保持一定距离，略微漂浮在空中。由于我们的坐标系使用右手定则，因此 z 轴在远离相机时为负值，在靠近相机时为正值。

我们的相机位于由变量 ro 定义的位置，该变量是光线原点。目前，它设置为等于 vec3（0， 0， 3）。要沿 x 方向平移相机，我们只需调整 ro 的 x 分量即可。

vec3 ro = vec3(1, 0, 3);

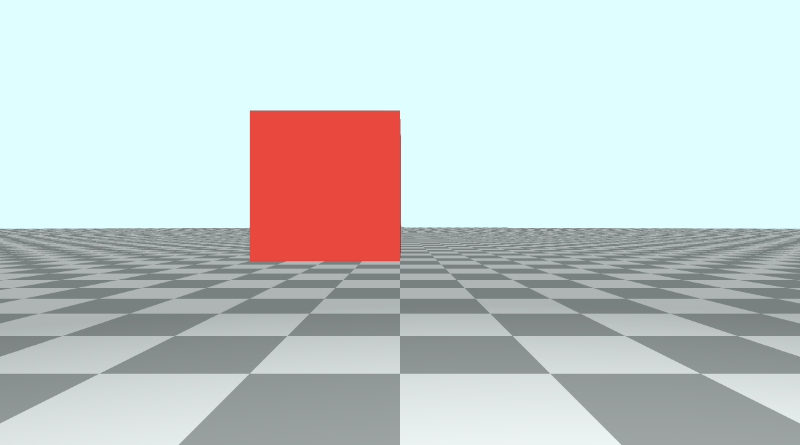

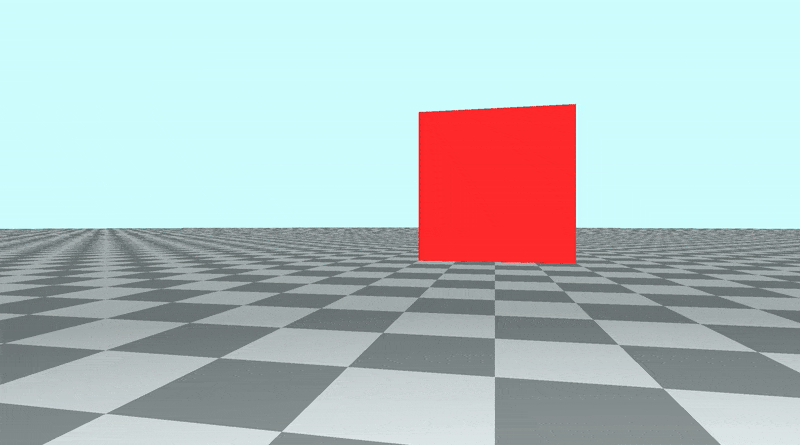

我们的摄像机现在已经向右移动，这产生了将立方体向左移动的效果。

同样，我们可以调整 ro 的 y 分量以向上或向下移动相机。

vec3 ro = vec3(0, 1, 3);

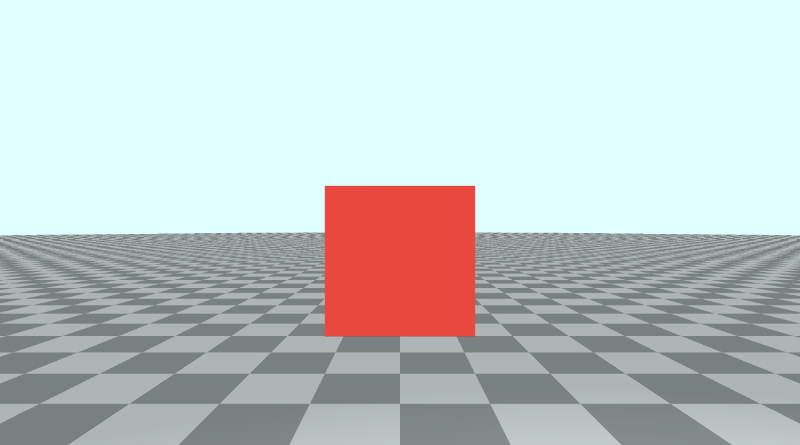

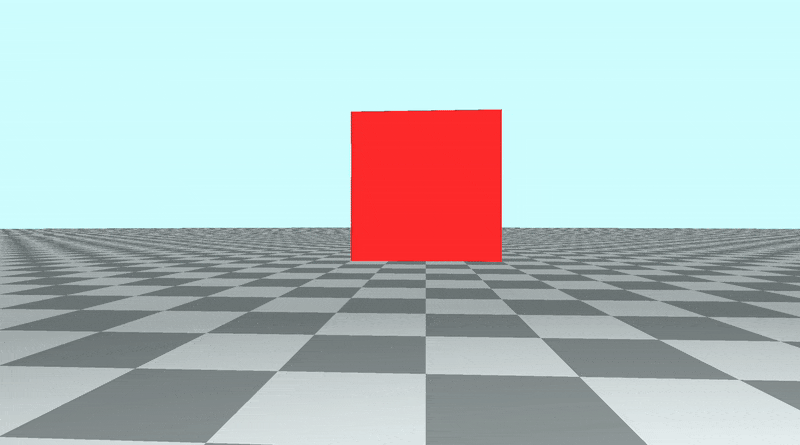

向上移动摄像机具有向下移动立方体和地板的效果。

您可以分别沿 x 轴和 y 轴使用 cos 和 sin 函数沿圆形路径平移相机。

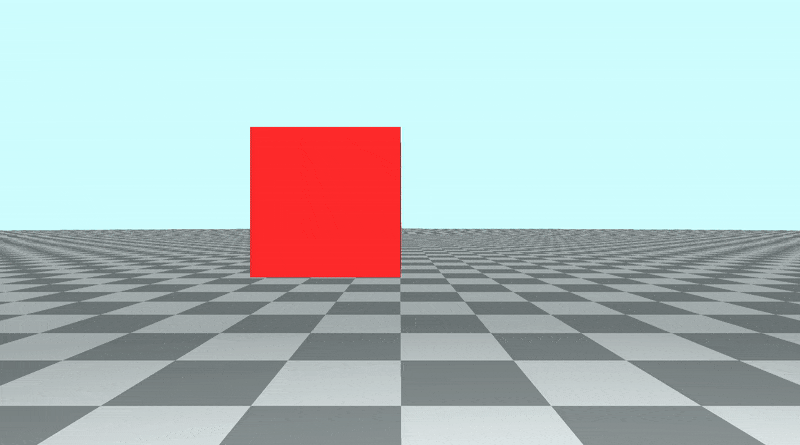

  vec3 ro = vec3(cos(iTime), sin(iTime) + 0.1, 3);

显然，当你稍微浸入地板时，它开始看起来很奇怪，因此我在 y分量中添加了 0.1 以防止可能发生的闪烁效果。

倾斜/旋转相机

假设我们想保持相机位置 ro 相同，但我们想向上、向下、向左或向右倾斜相机。也许我们甚至想将相机完全转动，使相机以 180 度角旋转。这涉及将变换矩阵应用于光线方向 rd。

让我们将光线原点设置回正常状态：

vec3 ro = vec3(0, 0, 3);

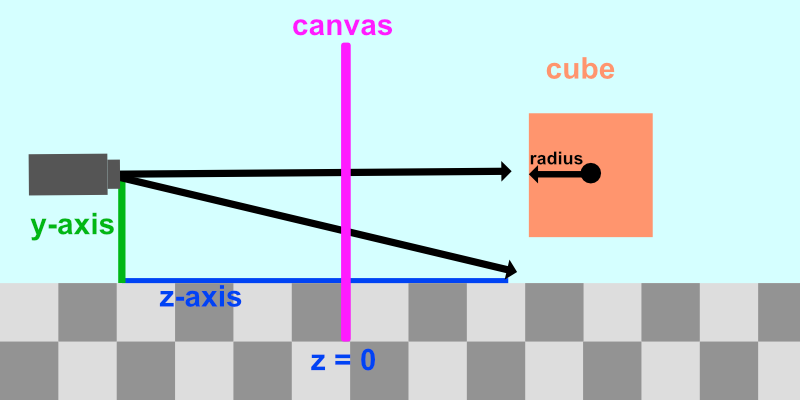

立方体现在应该看起来在画布上居中。目前，我们的侧视图场景类似于下图：

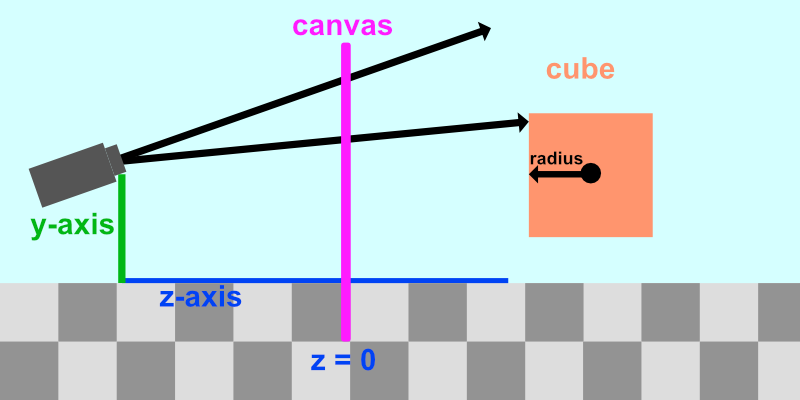

我们希望保持摄像机位置不变，但能够向任何方向倾斜。假设我们想将相机向上倾斜。我们的场景将类似于下图：

请注意，从摄像机射出的光线也是向上倾斜的。倾斜摄像机意味着倾斜从摄像机发射的所有光线。

倾斜相机类似于飞机主轴。

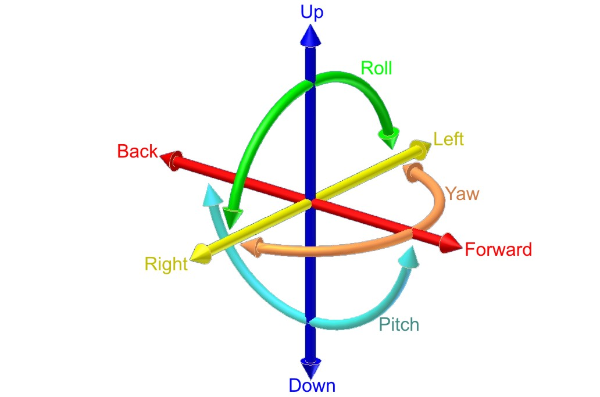

摄像机不仅可以沿 x 轴、y 轴或 z 轴平移，还可以沿三个旋转轴倾斜（或旋转）：俯仰、偏航和滚动。这意味着相机有六个自由度：三个位置轴和三个旋转轴。

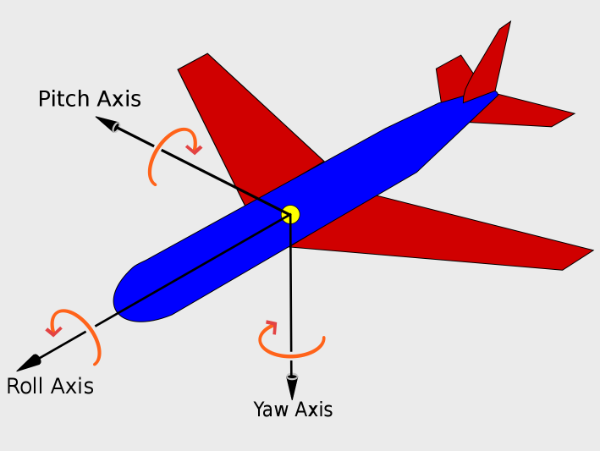

六自由度 （DOF） 由 Simple English Wikipedia 提供

我们可以使用在上一个教程中使用的相同旋转矩阵来应用俯仰、偏航和滚动。

使用 rotateX 函数应用 俯仰（pitch），使用 rotateY 函数应用 偏转（yaw），使用 rotateZ 函数应用 滚动 （roll）。

如果我们想向上/向下倾斜相机，或应用 pitch，那么我们需要将 rotateX 函数应用于光线方向 rd。

vec3 rd = normalize(vec3(uv, -1));
rd *= rotateX(0.3);

我们只需将光线方向乘以一个或多个旋转矩阵即可倾斜相机。这将倾斜从摄像机发射的每条光线的方向，从而改变我们在 Shadertoy 画布中看到的视图。

让我们为倾斜设置动画，使 pitch 角度在 -0.5 和 0.5 之间振荡。

vec3 rd = normalize(vec3(uv, -1));

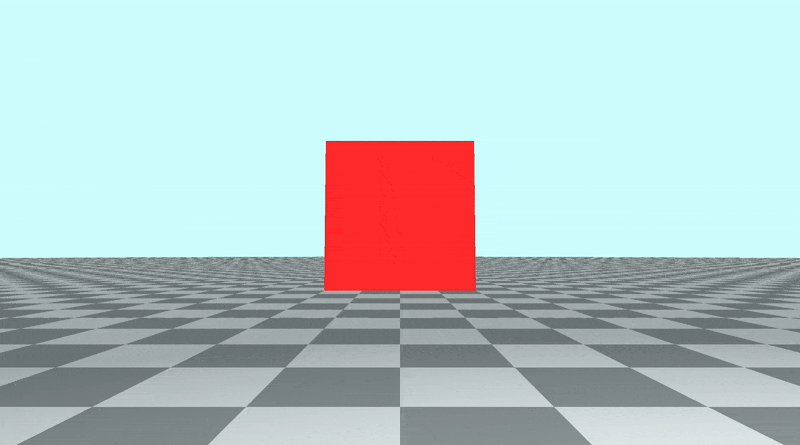

rd *= rotateX(sin(iTime) * 0.5);

要向左/向右倾斜相机，或应用 yaw，我们需要应用 rotateY 函数。

vec3 rd = normalize(vec3(uv, -1));
rd *= rotateY(sin(iTime) * 0.5);

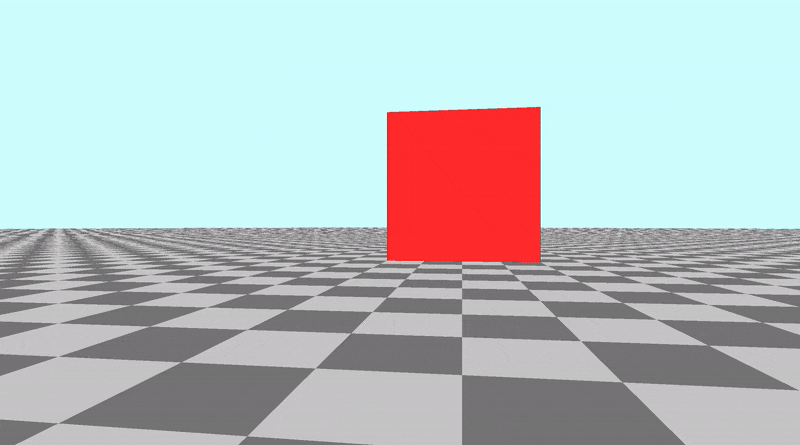

要将相机从一侧倾斜到另一侧，或应用 滚动，我们需要应用 rotateZ 函数。做一个桶滚！🐰

vec3 rd = normalize(vec3(uv, -1));

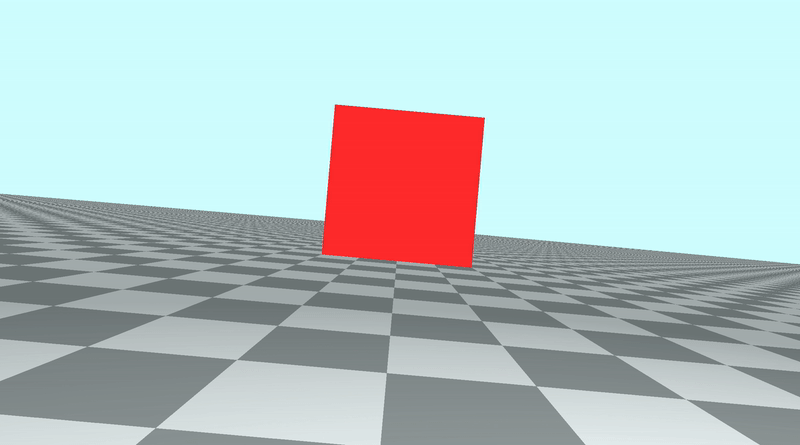

rd *= rotateZ(sin(iTime) * 0.5);

将相机旋转 360 度

我们还可以在负 pi 和正 pi 之间应用偏航，以围绕完整的 360 度角旋转场景。

const float PI = 3.14159265359;
vec3 rd = normalize(vec3(uv, -1));
rd *= rotateY(sin(iTime * 0.5) * PI); // 0.5 is used to slow the animation down

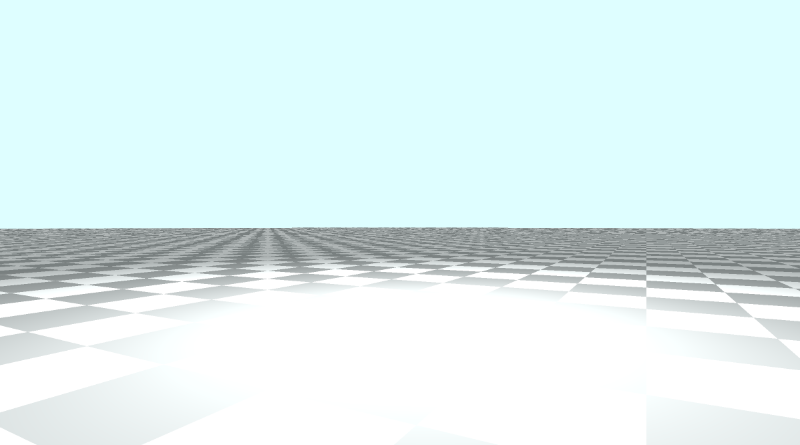

当你看向相机后面时，你可能会在地面上发现一个发光点。这个发光点是光源的位置，当前设置为 vec3 (2, 2, 7)。由于正 z 轴通常设置为位于相机后面，因此当您转动相机时，您最终会看到光线。

您认为发光点是愚人节的笑话，但它实际上是第 6 部分中漫反射计算的结果。

float dif = clamp(dot(normal, lightDirection), 0.3, 1.);
col = dif * co.col + backgroundColor * .2;

由于我们根据漫反射和表面法线为地板着色，因此在光照位置所在的位置，地板看起来最亮。如果要删除此太阳黑子，则必须从照明计算中删除地板。

通常，这应该不是问题，因为光线在相机后面。如果您想让场景的地板上摄像机转动，那么您可能需要删除发光点。

消除我喜欢称之为太阳黑子或太阳眩光的一种方法是为场景中的每个对象分配一个 ID。然后，在执行光线行进后，您可以通过检查地板是否是场景中最近的对象，从照明计算中删除地板。

// Rotation matrix around the X axis.
mat3 rotateX(float theta) {
    float c = cos(theta);
    float s = sin(theta);
    return mat3(
        vec3(1, 0, 0),
        vec3(0, c, -s),
        vec3(0, s, c)
    );
}

// Rotation matrix around the Y axis.
mat3 rotateY(float theta) {
    float c = cos(theta);
    float s = sin(theta);
    return mat3(
        vec3(c, 0, s),
        vec3(0, 1, 0),
        vec3(-s, 0, c)
    );
}

// Rotation matrix around the Z axis.
mat3 rotateZ(float theta) {
    float c = cos(theta);
    float s = sin(theta);
    return mat3(
        vec3(c, -s, 0),
        vec3(s, c, 0),
        vec3(0, 0, 1)
    );
}

// Identity matrix.
mat3 identity() {
    return mat3(
        vec3(1, 0, 0),
        vec3(0, 1, 0),
        vec3(0, 0, 1)
    );
}

const int MAX_MARCHING_STEPS = 255;
const float MIN_DIST = 0.0;
const float MAX_DIST = 100.0;
const float PRECISION = 0.001;

struct Surface {
    float sd; // signed distance value
    vec3 col; // color
    int id; // identifier for each surface/object
};

/*
Surface IDs:
1. Floor
2. Box
*/

Surface sdBox( vec3 p, vec3 b, vec3 offset, vec3 col, mat3 transform)
{
  p = (p - offset) * transform;
  vec3 q = abs(p) - b;
  float d = length(max(q,0.0)) + min(max(q.x,max(q.y,q.z)),0.0);
  return Surface(d, col, 2);
}

Surface sdFloor(vec3 p, vec3 col) {
  float d = p.y + 1.;
  return Surface(d, col, 1);
}

Surface minWithColor(Surface obj1, Surface obj2) {
  if (obj2.sd < obj1.sd) return obj2;
  return obj1;
}

Surface sdScene(vec3 p) {
  vec3 floorColor = vec3(.5 + 0.3*mod(floor(p.x) + floor(p.z), 2.0));
  Surface co = sdFloor(p, floorColor);
  co = minWithColor(co, sdBox(p, vec3(1), vec3(0, 0.5, -4), vec3(1, 0, 0), identity()));
  return co;
}

Surface rayMarch(vec3 ro, vec3 rd, float start, float end) {
  float depth = start;
  Surface co; // closest object

  for (int i = 0; i < MAX_MARCHING_STEPS; i++) {
    vec3 p = ro + depth * rd;
    co = sdScene(p);
    depth += co.sd;
    if (co.sd < PRECISION || depth > end) break;
  }

  co.sd = depth;

  return co;
}

vec3 calcNormal(in vec3 p) {
    vec2 e = vec2(1.0, -1.0) * 0.0005; // epsilon
    return normalize(
      e.xyy * sdScene(p + e.xyy).sd +
      e.yyx * sdScene(p + e.yyx).sd +
      e.yxy * sdScene(p + e.yxy).sd +
      e.xxx * sdScene(p + e.xxx).sd);
}

void mainImage( out vec4 fragColor, in vec2 fragCoord )
{
  vec2 uv = (fragCoord-.5*iResolution.xy)/iResolution.y;
  vec3 backgroundColor = vec3(0.835, 1, 1);

  vec3 col = vec3(0);
  vec3 ro = vec3(0, 0, 3); // ray origin that represents camera position

  const float PI = 3.14159265359;
  vec3 rd = normalize(vec3(uv, -1));
  rd *= rotateY(sin(iTime * 0.5) * PI); // 0.5 is used to slow the animation down

  Surface co = rayMarch(ro, rd, MIN_DIST, MAX_DIST); // closest object

  if (co.sd > MAX_DIST) {
    col = backgroundColor; // ray didn't hit anything
  } else {
    vec3 p = ro + rd * co.sd; // point on cube or floor we discovered from ray marching
    vec3 normal = calcNormal(p);

    // check material ID
    if( co.id == 1 ) // floor
    {
        col = co.col;
    } else {
      // lighting
      vec3 lightPosition = vec3(2, 2, 7);
      vec3 lightDirection = normalize(lightPosition - p);

      // color
      float dif = clamp(dot(normal, lightDirection), 0.3, 1.); // diffuse reflection
      col = dif * co.col + backgroundColor * .2; // Add a bit of background color to the diffuse color
    }
  }

  // Output to screen
  fragColor = vec4(col, 1.0);
}

使用这种方法，地板照明看起来会有点不同，但太阳黑子会消失！

通过为每个表面、材质或对象分配 ID，我们可以跟踪在执行光线行进后被光线击中的对象。这对于应用一个或多个对象唯一的光照或着色计算非常有用。
